Приводы воздушных заслонок роторного типа с трехпозиционным управлением GEB 131... / GEB 331...
Приводы используются для управления воздушными заслонками в системах с постоянными или переменными расходами воздуха:
- крутящий момент 15 Нм;
- площадь заслонок до 3 м2;
Возможна работа с трехпозиционными контроллерами или переключателями типа ВКЛ/ ВЫКЛ (напр., заслонками наружного воздуха, заслонками дымоудаления и т.д.).

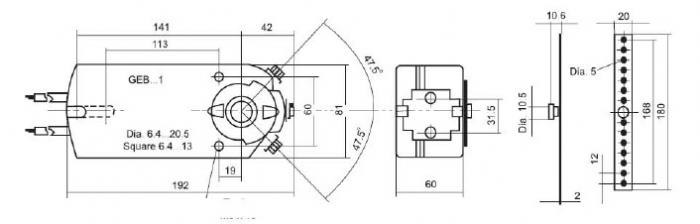

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Цельнометаллический литой корпус из алюминия, обеспечивает длительный срок службы привода даже в экстремальных условиях эксплуатации. Необслуживаемая бесшумная зубчатая передача с защитой от расцепления и перегрузки на весь срок эксплуатации привода.
Соединительный фитинг кронштейн выполнен из жесткой литой стали, и служит для крепления привода на вал заслонки с разными диаметрами валов и сечений (квадратное, круглое).
Присоединительный комплект представляет собой металлическую полоску с крепежным болтом для предотвращения закручивания привода. Все приводы оборудованы 0.9 мм кабелем для длинных соединений.
|
Наименование |
Технические параметры |
|
Рабочее напряжение (GEB 131 / GEB 331) |
АС 24 В +20% / АС 230 В +10% |
|
Частота |
50/60 Гц |
|
Потребляемая мощность |
4/6 Ватт |
|
Номинальный вращательный момент |
15 Нм |
|
Мин. момент холостого хода (с/без напряжения) |
> 15 Нм |
|
Макс. момент холостого хода |
< 20 Нм |
|
Номинальный угол вращения (с индикацией положения) |
90° |
|
Макс. угол вращения (с механическим ограничением) |
95° ± 2° |
|
Время открытия/закрытия при угле вращения 90° (50/60 Гц) |
150 сек / 125 сек |
|
Механический ресурс |
10000 циклов |
|
УПРАВЛЯЮЩИЕ СИГНАЛЫ АС 24 В |
|
|
Провода 1_6 |
По часовой стрелке |
|
Провода 1_7 |
Против часовой стрелке |
|
УПРАВЛЯЮЩИЕ СИГНАЛЫ АС 230 В |
|
|
Провода 4_6 |
По часовой стрелке |
|
Провода 4_7 |
Против часовой стрелке |
|
Степень защиты |
IP 44 |
|
Место монтажа |
Внутри помещения, защита от внешних воздействий |
|
Температура |
-32... +55 °С |
|
Влажность |
< 95 % |
